一维金属-半导体复合纳米线是一种重要的结构材料，具有优异的性能，在生物学、电学、光学、催化、传感等都具有很好的应用前景，受到科学工作者的广泛关注。目前文献报道较多的工作均是以半导体纳米线为内核，外部负载金属来构成复合结构。

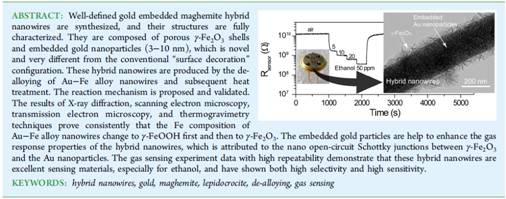

我院陈庆老师指导的李娜梅等同学利用电化学沉积技术与模板技术相结合制备出多层的Au-Fe双金属的纳米线，再通过氧化和真空加热处理得到Au-γ-Fe₂O₃复合纳米线（ACS Appl. Mater. Interfaces 2015, 7, 10534?10540; DOI: 10.1021/acsami.5b02087）。借助于XRD, SEM和 TG 等技术探索了合成机理，Au-Fe复合纳米线先转化成Au-γ-FeOOH，再转化成Au-γ-Fe₂O₃。该结构新颖独特，不同于以往的贵金属表面掺杂，Au被包裹在内部，表现为3-10nm的颗粒，纳米线的外侧为多孔的γ-Fe₂O₃薄膜。材料合成后，小组还做了气体传感性能测试。结果表明Au掺杂在半导体内大大提高了单纯铁氧化物对还原性气体的响应，这归功于在Au与γ-Fe₂O₃形成了开路肖特基结。该纳米线对乙醇响应尤其灵敏，选择性好，是检测乙醇的理想材料。
